Loadcell cân điện tử

Trong cân điện tử, loadcell là bộ phận không thể thiếu. Bạn đã biết gì về loadcell hay chưa? Hãy cùng Cân Điện Tử Trí Việt tìm hiểu về loại thiết bị này nhé!

Loadcell là gì ?

Loadcell là cảm biến có thể chuyển đổi một lực, trọng lượng thành một tín hiệu điện. Giá trị tác dụng tỉ lệ với sự thay đổi điện trở cảm ứng trong cầu điện trở, do đó trả về tín hiệu điện áp tỉ lệ. Loadcell điện trở làm việc dựa vào nguyên lý áp lực – trở kháng. Khi một tải trọng, một lực tác động lên cảm biến sẽ làm trở kháng thay đổi. Sự thay đổi trở kháng này dẫn đến dự thay đổi điện áp đầu ra khi điện áp đầu vào được cấp.

Cảm biến loadcell được ứng dụng rộng rãi trong đời sống như: đo khối lượng của vật, phân phối đều trọng lượng sản phẩm trong các dây truyền tự động hóa, đo trọng lượng xe tải…

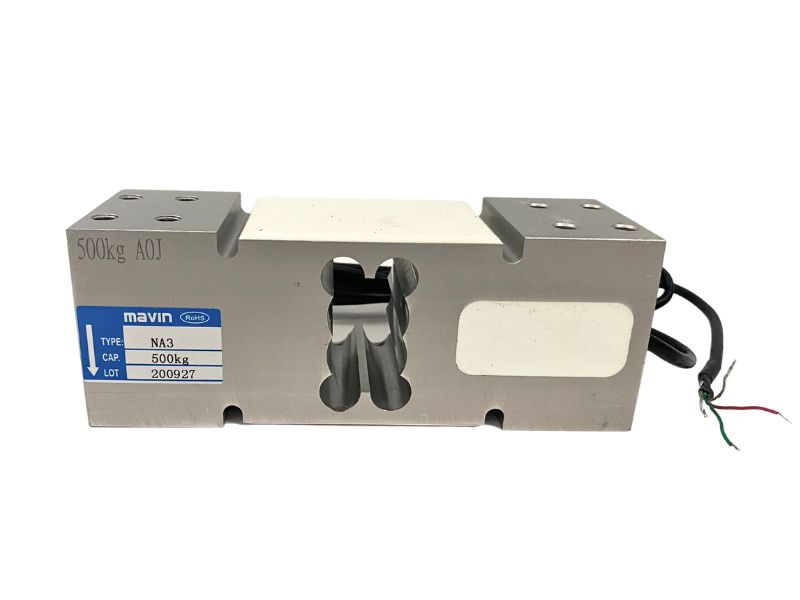

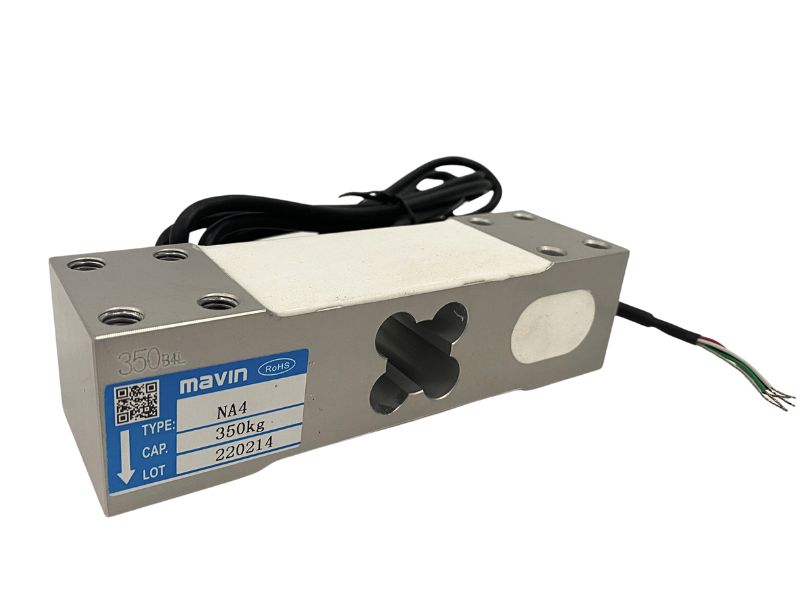

Loadcell

Cấu tạo và nguyên lý hoạt động

 a. Cấu tạo

Loadcell được cấu tạo bởi hai thành phần, thành phần thứ nhất là “Strain gage” và thành phần còn lại là “Load“.
 - Strain gage là một điện trở đặc biệt chỉ nhỏ bằng móng tay, có điện trở thay đổi khi bị nén hay kéo dãn và được nuôi bằng một nguồn điện ổn định, được dán chết lên “Load”
 - Load là một thanh kim loại chịu tải có tính đàn hồi.
(Một loadcell thường bao gồm các strain gauges được dán vào bề mặt của thân loadcell. Thân loadcell là một khối kim loại đàn hồi và tùy theo từng loại loadcell và mục đích sử dụng loadcell, thân loadcell được thiết kế có hình dạng đặc biệt khác nhau và chế tạo bằng vật liệu kim loại khác nhau (nhôm hợp kim, thép không gỉ, thép hợp kim)).

b. Nguyên lý hoạt động

- Một điện áp kích thích được cung cấp cho ngõ vào loadcell (2 góc (1) và (4) của cầu điện trở Wheatstone) và điện áp tín hiệu ra được đo giữa hai góc khác.
- Tại trạng thái cân bằng (trạng thái không tải), điện áp tín hiệu ra là số không hoặc gần bằng không khi bốn điện trở được gắn phù hợp về giá trị. Đó là lý do tại sao cầu điện trở Wheatstone còn được gọi là một mạch cầu cân bằng.
- Khi có tải trọng hoặc lực tác động lên thân loadcell làm cho thân loadcell bị biến dạng (giãn hoặc nén), điều đó dẫn tới sự thay đổi chiều dài và tiết diện của các sợi kim loại của điện trở strain gauges dán trên thân loadcell dẫn đến một sự thay đổi giá trị của các điện trở strain gauges. Sự thay đổi này dẫn tới sự thay đổi trong điện áp đầu ra.
- Sự thay đổi điện áp này là rất nhỏ, do đó nó chỉ có thể được đo và chuyển thành số sau khi đi qua bộ khuếch đại của các bộ chỉ thị cân điện tử (đầu cân).

 Phân loại

Có thể phân loại loadcells như sau:
- Phân loại theo đặc tính kĩ thuật: Digital, analog
- Phân loại Loadcell theo lực tác động: chịu kéo (shear loadcell), chịu nén (compression loadcell), dạng uốn (bending), chịu xoắn (TensionLoadcell) .

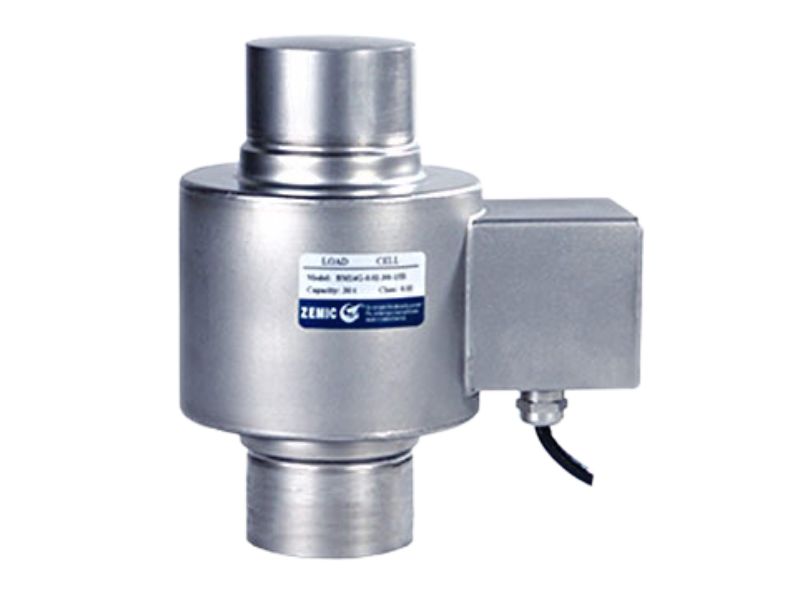

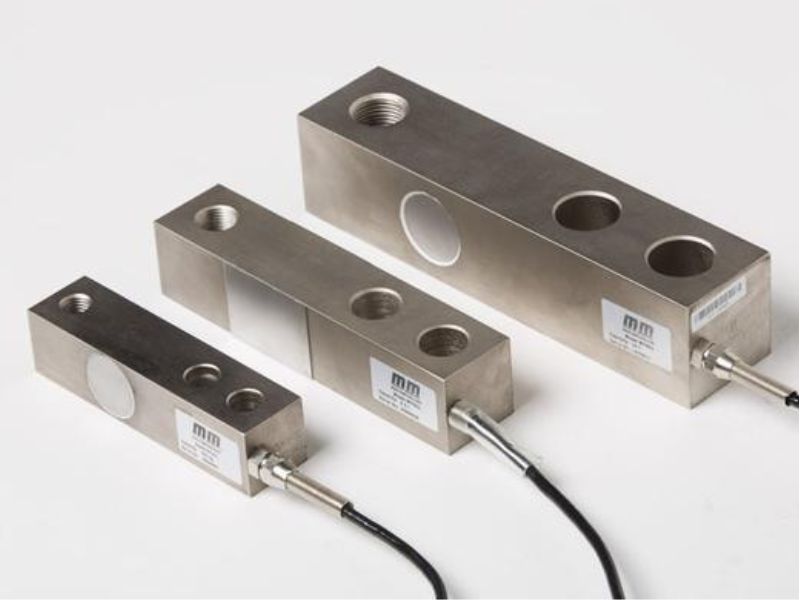

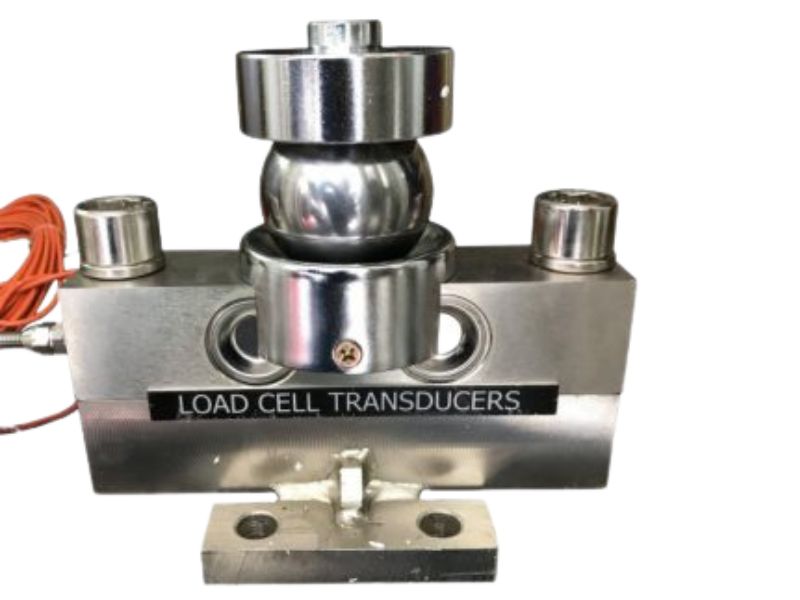

- Phân loại theo hình dạng: dạng đĩa, dạng thanh, dạng trụ, dạng cầu, dạng chữ S
- Phân loại theo kích thước và khả năng chịu tải: loại bé, vừa, lớn.

 Các thông số kỹ thuật cơ bản

- Độ chính xác: cho biết phần trăm chính xác trong phép đo. Độ chính xác phụ thuộc  vào các yếu tố tính chất phi tuyến tính, độ trễ, độ lặp.

- Công suất định mức: giá trị khối lượng lớn nhất mà Loadcell có thể đo được.

- Dải bù nhiệt độ: là khoảng nhiệt độ mà đầu ra Loadcell bù vào, nếu nằm ngoài khoảng này, đầu ra không được đảm bảo thực hiện theo đúng chi tiết kĩ thuật được đưa ra.

- Cấp bảo vệ: được đánh giá theo hệ thống xếp hạng  IP  (ví dụ: IP65: chống được độ ẩm và bụi).

- Điện áp: điện áp làm việc của Loadcell ( thông thường đưa ra giá trị lớn nhất và giá trị nhỏ nhất 5 - 15 V).

- Độ trễ: hiện tượng trễ khi hiển thị kết quả dẫn tới sai số trong kết quả. Thường được đưa ra dưới dạng % của tải trọng.

- Trở kháng đầu vào: trở kháng được xác định thông qua S- và S+ khi Loadcell chưa kết nối vào hệ thống hoặc ở chế độ không tải.

- Điện trở cách điện: thông thường đo tại dòng DC 50V. Giá trị cách điện giữa lớp vỏ kim loại của Loadcell và thiết bị kết nối dòng điện.

- Phá hủy cơ học: giá trị tải trọng mà Loadcell có thể bị phá vỡ hoặc biến dạng.

- Giá trị ra: kết quả đo được (đơn vị: mV).

- Trở kháng đầu ra: cho dưới dạng trở kháng được đo giữa Ex+ và EX- trong điều kiện load cell chưa kết nối hoặc hoạt động ở chế độ không tải.

- Quá tải an toàn: là công suất mà Loadcell  có thể vượt quá (ví dụ: 125% công suất).

- Hệ số tác động của nhiệt độ: Đại lượng được đo ở chế độ có tải, là sự thay đổi công suất của Loadcell dưới sự thay đổi nhiệt độ, (ví dụ: 0.01%/10°C nghĩa là nếu nhiệt độ tăng thêm 10°C thì công suất đầy tải của Loadcell tăng thêm 0.01%).

- Hệ số tác động của nhiệt độ tại điểm 0: giống như trên nhưng đo ở chế độ không tải.
