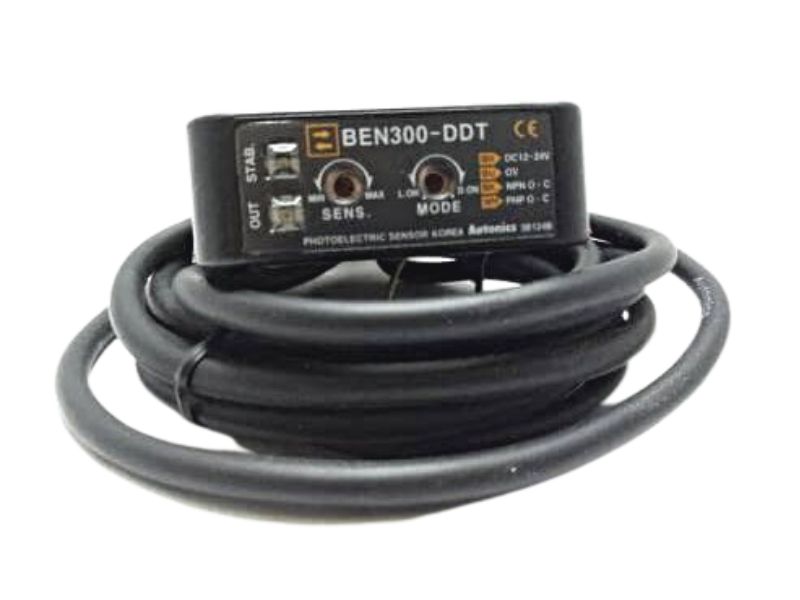

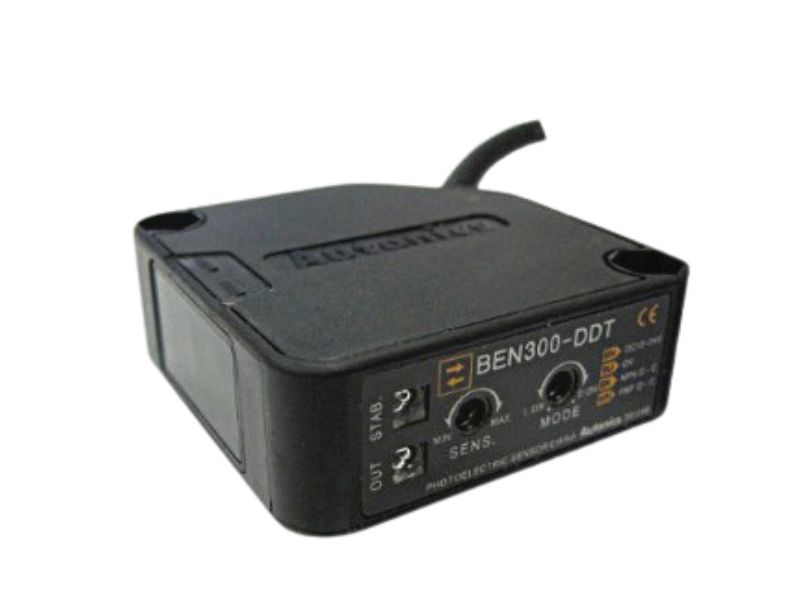

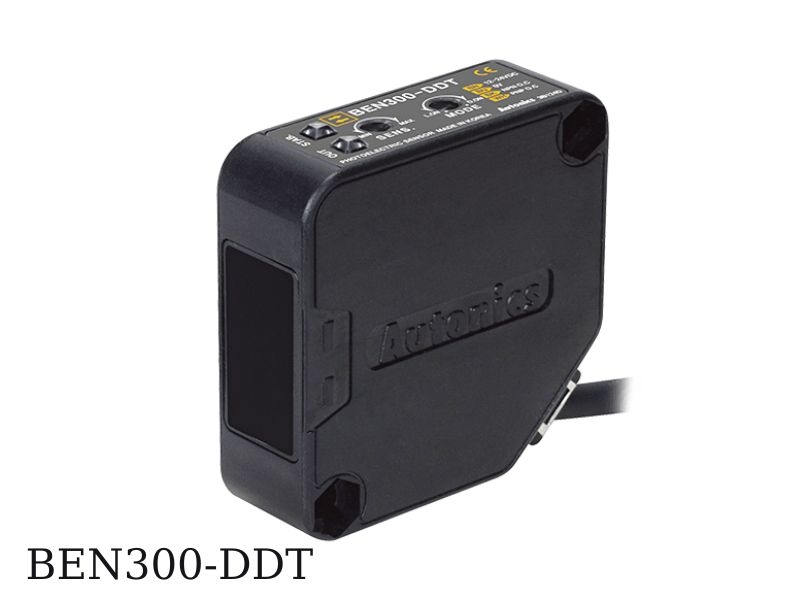

Cảm biến hồng ngoại BEN300-DDT
Dùng ánh sáng hồng ngoại để giám sát vật cản mong muốn:
- Khi vật cần phát hiện trong vùng làm việc, BEN300-DDT sẽ kích hoạt ngõ ra lên mức ON báo hiệu có sự xuất hiện của vật.
- Khi vật cần phát hiện ở bên ngoài vùng làm việc, BEN300-DDT cho ngõ ra ở mức OFF. BEN300-DDT cho độ phản hồi nhanh và rất ít nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt.
- Khoảng cách làm việc của BEN300-DDT max= 300mm, có thể chỉnh khoảng cách làm việc thông qua biến trở, ngõ ra cảm biến ở dạng rơle.
- BEN300-DDT được dùng phổ biến trong các thiết bị điều khiển, tự động hóa công nghiệp.
Đặc điểm
- Loại nhỏ tích hợp nguồn cấp bên trong
- Dễ dàng lắp đặt, có LED chỉ thị trên sản phẩm
- Cài đặt chế độ hoạt động bằng VR (Light ON/Dark ON)
- LED chỉ thị trạng thái và ngõ ra
- Có IC đi-ốt quang chống chói sáng và nhiễu điện bên ngoài.
Ứng dụng
- Kiểm soát lối ra/vào khu vực đỗ xe.
- Cảm biến quang điện được sử dụng trong pallet tháp đỗ xe để phát hiện sự hiện diện của xe trong khu vực được chỉ định.
- Cảm biến quang điện được sử dụng để phát hiện lối vào hoặc lối ra của xe trong các tòa nhà đỗ xe để ngăn chặn đóng cửa tự động.
Thông số kỹ thuật
| Loại phát hiện |
Loại phản xạ khuếch tán |
| Khoảng cách phát hiện |
300mm |
| Đối tượng phát hiện |
Vật liệu mờ, đục |
| Nguồn sáng |
LED hồng ngoại (940nm) |
| Thời gian đáp ứng |
Max. 20ms |
| Nguồn cấp |
12-24VDC |
| Dòng tiêu thụ |
Max. 4VA |
| Điều chỉnh độ nhạy |
Bộ điều chỉnh độ nhạy |
| Chế độ hoạt động |
Light ON/Dark ON (cài đặt bằng công tắc) |
| Ngõ ra |
NPN, PNP |
| Loại kết nối |
Loại cáp (Ø5, 2m) |
| Ánh sáng |
Ánh sáng mặt trời: Max. 11,000lx, |
| Phụ kiện |
Driver điều chỉnh, giá đỡ cố định, bu-lông, đai ốc |
| Đèn huỳnh quang |
Max. 3,000lx (ánh sáng nhận) |
| Nhiệt độ |
-20 đến 65℃, bảo quản: -25 đến 70℃ |
| Cấu trúc bảo vệ |
IP50 |
| Tiêu chuẩn |
CE |
| Trọng lượng |
195g |

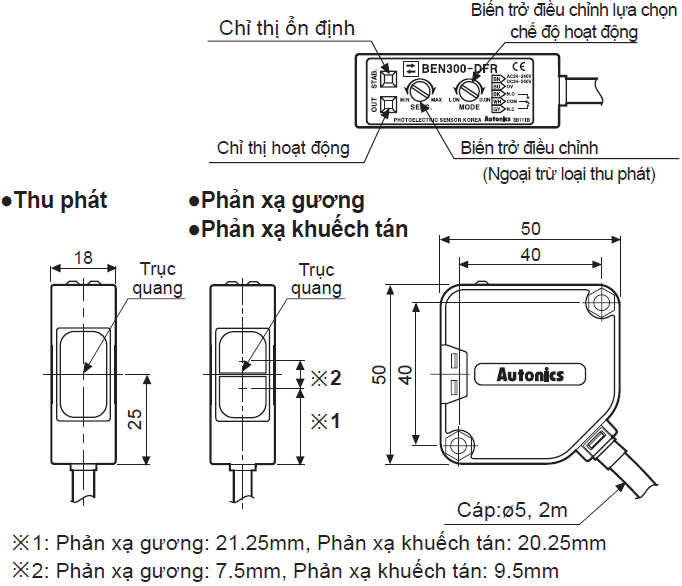

Kích thước Cảm biến hồng ngoại BEN300-DDT
