Hộp nối Analog (4 cổng)

Thương hiệu: Keli

Tình trạng: Còn hàng

Liên hệ

Model	JB4
Loại	Hộp nối 4 loadcell
Chức năng	kết nối tín hiệu từ nhiều loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân hiển thị.
Sử dụng	chủ yếu trong các loại cân sàn, cân ô tô điện tử,…

Thông tin sản phẩm
Chính sách bảo hành
Đánh giá sản phẩm

GIỚI THIỆU HỘP NỐI TÍN HIỆU

Junction Box là gì?
Junction Box (Junction Box Analog) hay còn được biết đến với tên gọi: hộp nối tín hiệu, bộ cộng tín hiệu,…Sản phẩm được cung cấp chính hãng bởi Trí Việt với giá thành tốt nhất thị trường hiện nay. Thiết bị này có các loại Hộp nối 4, hộp nối 6, hộp nối 8 cổng, sản phẩm thiết bị được cung cấp bởi hãng Keli. Đây là thiết bị có chức năng kết nối nhiều loadcell – cảm biến lực giúp gia tăng khả năng truyền tín hiệu lên đầu cân, đặc biệt có tác dụng với những loại cân điện tử sử dụng nhiều loadcell. Như:

- Cân bàn 4 loadcell phải sử dụng hộp nối Analog (4 cổng)

- Cân ô tô 6 loadcell thì phải dùng hộp nối Analog 6 cổng, 8 loadcell sử dụng Analog 8 cổng,…

Nguyên lý hoạt động của sản phẩm là nhận tín hiệu từ các loadcell truyền về thông qua các cổng vào, sau đó, tổng hợp, phân tích các tín hiệu lực đó thành 1 tín hiệu duy nhất và thông qua cổng ra truyền đến đầu cân.

So với Junction Box Digital thì Junction Box Analog có giá thành rẻ hơn, phù hợp lắp đặt trong các loại cân điện tử, cân ô tô sử dụng các loadcell, đầu cân tín hiệu tương tự.

Hộp nối có thiết kế vỏ ngoài bởi chất liệu Inox, được đóng kín kèm theo gói chống ấm phía trong mạch điện, thiết kế nhỏ gọn chống nước dễ dàng vệ sinh. Bảng mạch phía trong hiển thị rõ các biểu tượng chức năng cho từng vị trí đấu nối, ngoài ra kèm thêm gói chống ẩm bảo vệ mạch điện khỏi ảnh hưởng của yếu tố thời tiết trong môi trường.

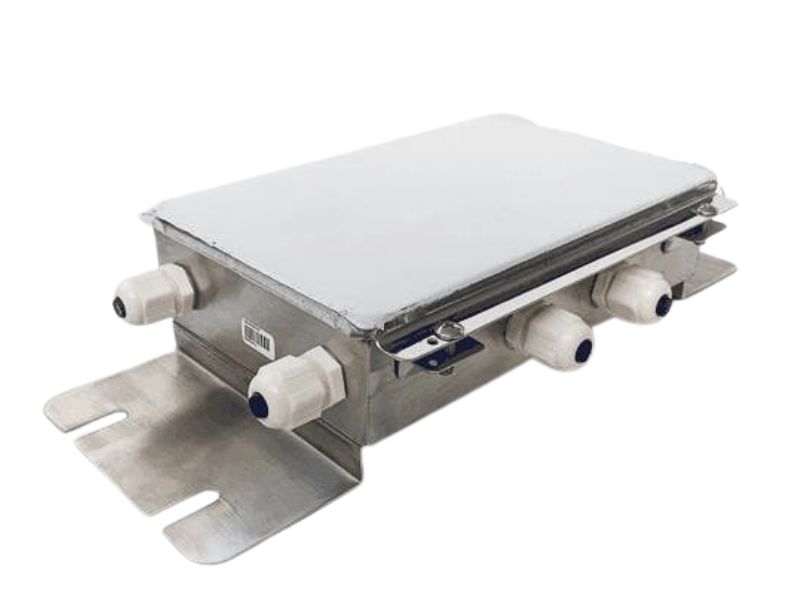

Hộp nối Analog (4 cổng)

TÍNH NĂNG NỔI BẬT

Hộp nối tín hiệu JB4 có thiết kế vỏ inox chống oxi hóa, chống nước, dễ dàng lau chùi, vệ sinh bề mặt hộp.
Hộp nối được niêm phong kín, có khả năng chống bụi và hoạt động ổn định trong môi trường khắc nghiệt
Đa dạng các loại sản phẩm: Hộp nối 4 loadcell, hộp nối 6 loadcell, hộp nối 8 loadcell
Thiết bị có chức năng kết nối tín hiệu từ nhiều loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân hiển thị.
JB4, JB6, JB8 được sử dụng chủ yếu trong các loại cân sàn, cân ô tô điện tử,…

THÔNG SỐ KỸ THUẬT

Model	JB4
Thương hiệu	Keli
Xuất xứ	Trung Quốc
Nhà cung cấp	Trí Việt
Số cổng	Cổng vào: 4, 6, 8 cổng
Số cổng	Cổng ra: 1 cổng
Điện áp	5~15V DC
Kích thước	(200 x 160 x 45)mm
Chất liệu vỏ	Inox 304 chống ăn mòn cao
Cấp bảo vệ	IP65
Ứng dụng	Cân sàn điện tử, cân ô tô,…

CÁC ĐẤU NỐI CỦA HỘP NỐI ANALOG (4 CỔNG)

Dây tín hiệu loadcell thường có 5 lõi với 5 màu riêng biệt: Đỏ, đen, xanh, trắng, tím.

Khi kết nối loadcell với bộ cộng, dây tín hiệu được đấu nối tương ứng như sau:

EX+	EX-	SHI	Sig+	Sig-
Đỏ	Đen	Tím	Xanh	Trắng
