Giao tiếp RS232 từ cân điện tử qua máy tính

Cổng chuyển giao tiếp RS232 là một trong những cổng truyền thông tin dữ liệu giữa các thiết bị điện tử. Vậy bạn đã hiểu hết khái niệm của cổng giao tiếp RS232 chưa? Bài viết mà Cân Điện Tử Trí Việt chia sẻ dưới đây sẽ giúp bạn hiểu chính xác về nó nhé!

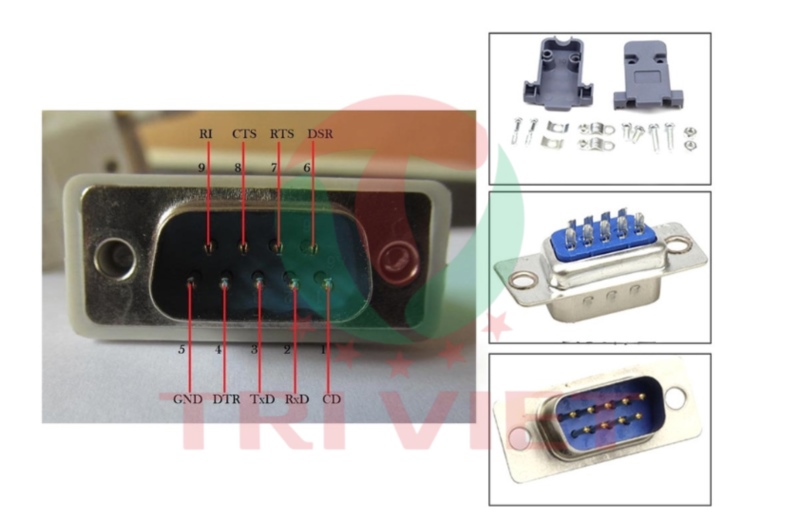

 Cổng giao tiếp RS232

Tìm hiểu về cổng giao tiếp truyền thống RS232

RS232 là một hình thức truyền dữ liệu nối tiếp, được sử dụng rộng rãi để nối ghép các thiết bị ngoại vi với các máy tính. Trước đây, nó là hình thức truyền dữ liệu được dùng nhiều nhất. Bạn có thể nhận ra cáp DB9 9 chân tiêu chuẩn (cổng COM), RS232 truyền tín hiệu bằng điện áp dương cho nhị phân 0 và điện áp âm cho nhị phân 1.

RS232 là một chuẩn giao tiếp nối tiếp dùng định dạng không đồng bộ, kết nối nhiều nhất là 2 thiết bị, chiều dài kết nối lớn nhất cho phép đảm bảo dữ liệu là 12.5 - 25.4m, tốc độ 20kbit/s, thậm chí tốc độ có thể lên đến 115kbit/s.

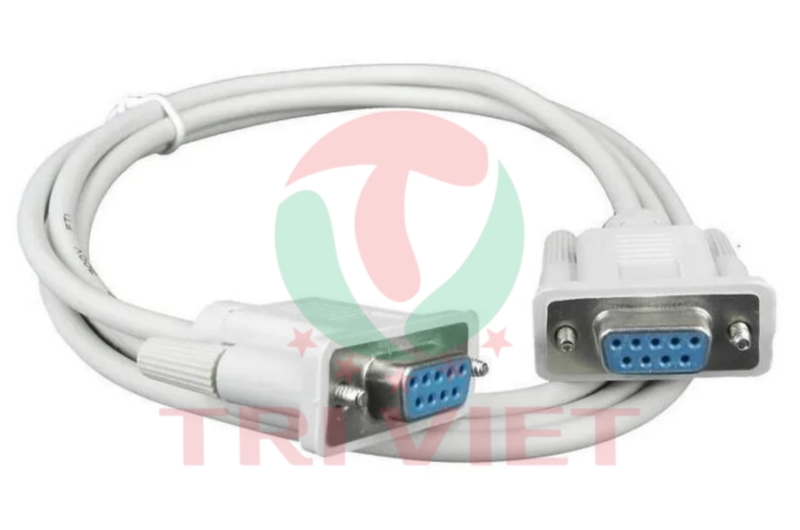

Cổng giao tiếp truyền thống RS232

Ưu và nhược điểm của cổng giao tiếp RS232

Ưu điểm của cổng giao tiếp RS232

• Khả năng chống nhiễu của các cổng nối tiếp cao.
• Thiết bị ngoại vi có thể tháo lắp ngay cả khi máy tính đang được cấp điện, điều này tiện lợi cho việc thay đổi hoặc bảo dưỡng thiết bị.
• Các mạch điện đơn giản có thể nhận được điện áp nguồn nuôi qua cổng nối tiếp, giúp giảm độ phức tạp của hệ thống.
• Có thể tháo lắp nóng.
• Tốc độ truyền khá nhanh.
• RS232 phổ biến, dễ tìm kiếm và có giá rẻ.

Nhược điểm của cổng giao tiếp RS232

• Không có chân cắm dành riêng cho thiết bị cấp nguồn (Không có VCC).
• Thêm chân giao tiếp
• Khó chuyển đổi điện áp giữa + 15v và -15v ở tốc độ cao hơn, gây khó khăn trong việc sử dụng và tích hợp.
• Tốc độ tối đa là 115Kb/giây.
• Khoảng cách giao tiếp tối đa khoảng 50 feet.
• Nhiều chân hơn dẫn đến độ nhiễu cao hơn, làm giảm độ tin cậy của tín hiệu truyền.
• Chỉ một thiết bị duy nhất có thể được kết nối với đầu nối RS232, không linh hoạt trong việc mở rộng hay chia sẻ dữ liệu.
• Cần phần cứng để chuyển đổi logic điện áp cao RS232 để tương thích với chuẩn logic TTL, làm tăng chi phí và độ phức tạp của hệ thống.

Chức năng của chân RS232

Cổng RS232 có 2 đầu nối là 9 chân (DB9) và 25 chân (DB25). Trong đó loại DB25 có 25 chân có sẵn được ứng dụng phổ biến, nhưng có một số ứng dụng không dùng toàn bộ 25 chân. Do đó, đầu nối 9 chân được sản xuất để thuận tiện cho các thiết bị kết nối với nhau.

Chức năng chính của các chân như sau:

• Chân 1: Data Carrier Detect (DCD): Phát tín hiệu mạng dữ liệu.
• Chân 2: Receive Data (RxD): Nhận dữ liệu.
• Chân 3: Transmit Data (TxD): Truyền dữ liệu.
• Chân 4: Data Termial Ready (DTR): Đầu cuối dữ liệu sẵn sàng được kích hoạt bởi bộ phận khi muốn truyền dữ liệu.
• Chân 5: Singal Ground ( SG): Mass của tín hiệu.
• Chân 6: Data Set Ready (DSR): Dữ liệu sẵn sàng, được kích hoạt bởi bộ truyền khi nó sẵn sàng nhận dữ liệu.
• Chân 7: Request to Send: Yêu cầu gửi, bộ truyền đặt đường này lên mức hoạt động khi đã sẵn sàng truyền dữ liệu.
• Chân 8: Clear To Send (CTS): Xóa để gửi, bộ nhận đặt đường này lên mức kích hoạt động để thông báo cho bộ truyền là nó đã sẵn sàng nhận tín hiệu.
• Chân 9: Ring Indicate (RI): Báo chuông cho biết rằng, bộ nhận đang nhận tín hiệu rung chuông.

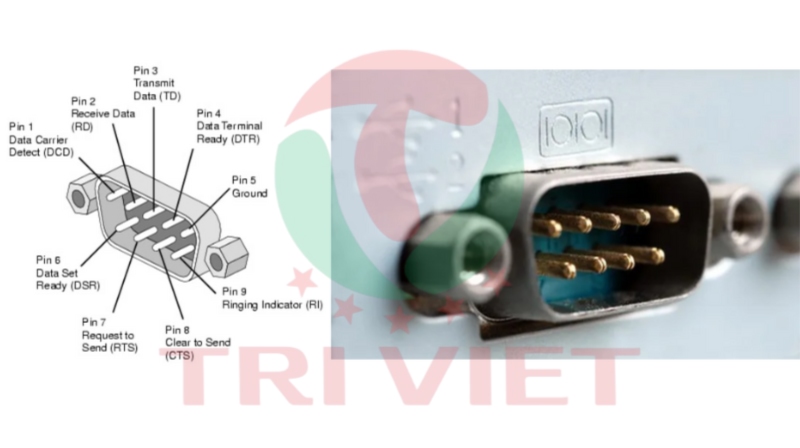

Sơ đồ chức năng chân RS232

Sự khác nhau giữa RS232, RS485 và RS422

• Chương trình truyền thông của 3 cáp này không có quá nhiều sự khác biệt. RS485 và RS232 là giao thức vật lý của giao tiếp (chuẩn giao tiếp), RS485 là chế độ truyền vi sai, RS232 là chế độ truyền 1 đầu.
• RSS422 có khả năng chống ồn tốt hơn RS232 do sử dụng 4 dây, 2 cặp truyền, 2 cặp nhận riêng biệt.
• RS232 và RS422 đều là truyền nhận tín hiệu song song, còn với RS485 là truyền tín hiệu bán song song.

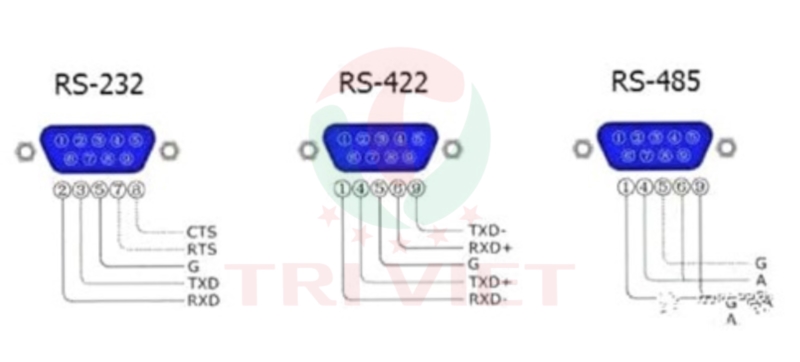

Sơ đồ 3 cáp RS232, RS485 và RS422

Vậy làm thế nào để tìm đúng loại cáp?

• Về mặt hình thức, ba loại cáp đều có chân nối DB9 hình chữ D gần giống nhau nên rất dễ nhầm lẫn.
• RS232 thường được sử dụng để kết nối máy tính với một thiết bị ngoại vi chẳng hạn như Modem.
• RS422 và RS485 có ngoại hình tương tự nhau và đều có khả năng truyền dữ liệu xa. Tuy nhiên, cáp RS485 thường được sử dụng cho các hệ thống có nhiều thiết bị điều khiển và nhiều thiết bị nhận tín hiệu điều khiển.
• RS422 được ứng dụng trong các hệ thống mà chỉ có một thiết bị truyền điều khiển và nhiều thiết bị nhận tín hiệu.
• Để tránh rắc rối khi tìm kiếm cáp, các nhà sản xuất thường mã hóa và cung cấp các thông tin kèm theo để bạn có thể dễ dàng xác định được loại dây cáp. Trên các thiết bị điện tử, các cổng kết nối cũng được ghi chú rõ ràng về loại cáp kết nối từng cổng input, output giúp người dùng dễ dàng biết được các loại dây cần kết nối.

Trên đây là những thông tin cung cấp về cổng giao tiếp RS232, nếu bạn đang gặp khó khăn hoặc thắc mắc trong quá trình tìm kiếm dây cáp RS232, RS422, RS485 hãy liên hệ với Cân Điện Tử Trí Việt để được tư vấn.
