Cấu tạo và nguyên lý hoạt động của trạm cân xe tải điện tử

Trong ngành công nghiệp, đặc biệt là lĩnh vực giao thông, vận tải và vận chuyển, việc sử dụng trạm cân xe tải điện tử cân trọng lượng hàng hóa để tránh tình trạng quá tải ngày càng trở nên phổ biến. Điều này đã dẫn đến việc gia tăng số lượng trạm cân xe tải trong thời gian gần đây. Mặc dù phổ biến nhưng không phải ai cũng hiểu rõ về nguyên lý hoạt động và cấu tạo trạm cân điện tử xe tải. Vì vậy, trong bài viết dưới đây các bạn hãy cùng Cân Điện Tử Trí Việt tìm hiểu chi tiết nhé!

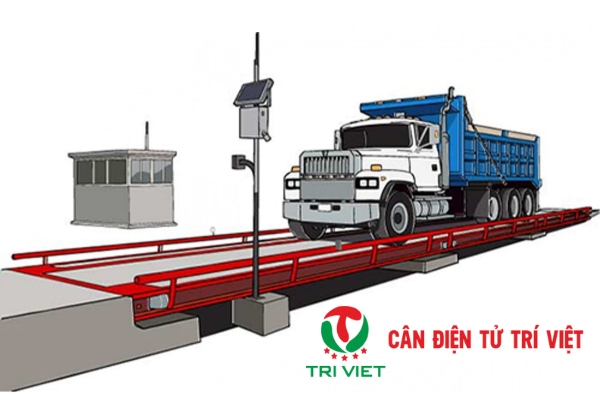

Cấu tạo trạm cân điện tử

Trạm cân xe tải điện tử là gì?

Trạm cân xe tải điện tử là hệ thống đo lường cân nặng hiện đại được sử dụng rộng rãi trong ngành vận chuyển hàng hóa. Cấu tạo trạm cân điện tử bao gồm bề mặt cân cố định và cảm biến tải trọng gắn dưới bề mặt cân và hệ thống điện tử tính toán và hiển thị trọng lượng chính xác khi xe tải di chuyển qua bề mặt cân.

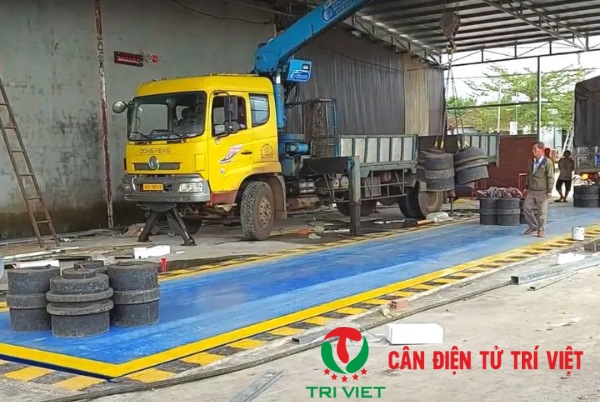

Trạm cân xe tải điện tử

Cấu tạo trạm cân điện tử xe tải chi tiết và hoàn chỉnh

Phần khung cơ khí

- Khung cân: Là cấu trúc chịu tải chính, được làm bằng vật liệu chịu lực như thép hoặc hợp kim thép. Nó bao gồm hệ thống giằng chắc để chống lật và rung, đảm bảo sự ổn định và độ chính xác trong quá trình cân.
- Bề mặt cân: Là một bề mặt phẳng trơn tru và chống trơn trượt, thường là tấm thép hoặc hợp kim thép chịu lực cao, truyền lực từ xe tải lên cảm biến.

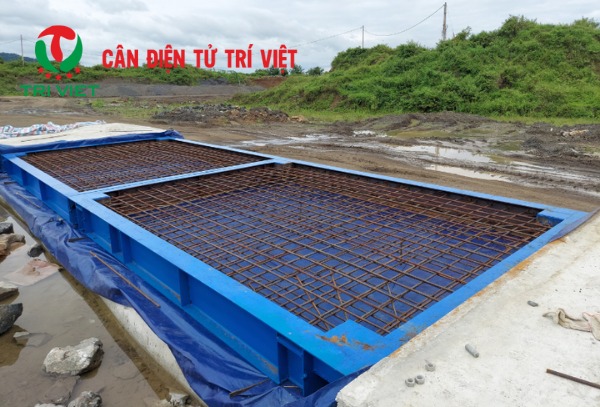

Khung cơ khí của cấu tạo trạm cân điện tử

Phần thiết bị điện

• Hệ cảm biến lực loadcell: Được lắp đặt dưới bề mặt cân và chịu trách nhiệm đo lực tác động từ xe tải. Cảm biến loadcell chuyển đổi lực thành tín hiệu điện tử để đo trọng lượng.
• Bộ cộng tín hiệu: Nhận tín hiệu từ các cảm biến loadcell và cộng chúng lại để tính toán trọng lượng tổng của xe tải. Bộ cộng tín hiệu đảm bảo độ chính xác và tin cậy trong quá trình cân.
• Đầu cân - Bộ hiển thị điều khiển: Là thiết bị điều khiển trung tâm của trạm cân điện tử để hiển thị kết quả cân. Bộ phận này điều chỉnh cài đặt và khởi động quá trình cân, cài đặt tham số và các chế độ hoạt động. Nó cũng hiển thị kết quả cân và các thông tin liên quan khác trên màn hình cảm ứng hoặc LCD lớn, rõ ràng.
• Màn hiển thị ngoài trời: Được sử dụng để hiển thị kết quả cân và thông tin liên quan cho người dùng bên ngoài. Màn hình này thường có đèn nền mạnh và khả năng chống nắng, giúp người dùng dễ dàng đọc kết quả cân trong mọi điều kiện ánh sáng.

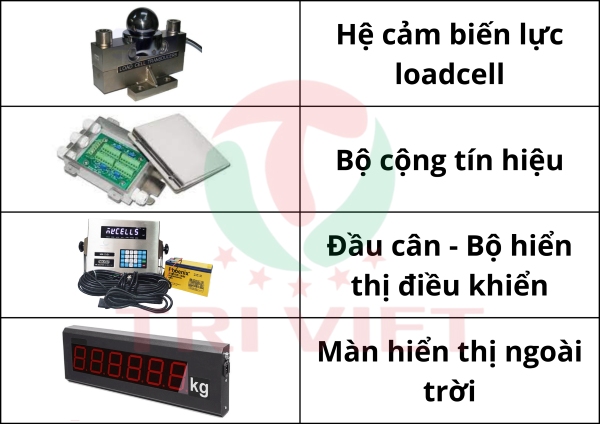

Phần thiết bị điện của cấu tạo trạm cân điện tử

Hệ thống phần mềm quản lý trạm cân điện tử

Hệ thống phần mềm quản lý trạm cân là nền tảng cơ sở dữ liệu, xử lý và quản lý các thông tin khách hàng, phương tiện xe và dữ liệu liên quan khác. Đồng thời phần mềm hỗ trợ lưu trữ kết quả cân, thời gian, người dùng vào cơ sở dữ liệu, thuận tiện để tra cứu thông tin lịch sử, tạo báo cáo theo yêu cầu, giúp quản lý và vận hành trạm cân hiệu quả, minh bạch, đáp ứng các yêu cầu về quản lý chất lượng.

Hệ thống máy tính, máy in

Hệ thống máy tính bao gồm máy tính cài đặt phần mềm quản lý và xử lý dữ liệu, cung cấp khả năng tính toán, xử lý, lưu trữ và truy xuất dữ liệu cân một cách hiệu quả.
Hệ thống máy in được kết nối với hệ thống máy tính. Sau mỗi lần cân, máy in sẽ tự động in ra phiếu cân gồm đầy đủ các thông số như: biển số xe, tổng trọng lượng, ngày giờ cân, chữ ký người xác nhận... Việc sử dụng máy in giúp tạo lập và lưu giữ các bản ghi cân chính xác, rõ ràng, có thể phục vụ kiểm tra, giám sát và báo cáo sau này.

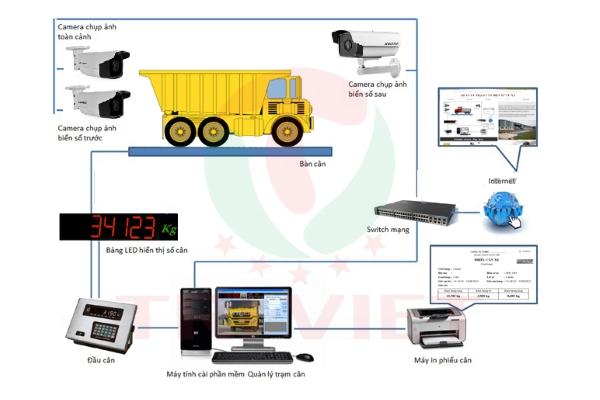

Mẫu phần mềm quản lý cấu tạo trạm cân điện tử

>>>Khám phá ngay: Bảng giá cân ô tô - Trạm cân xe tải điện tử các loại

Nguyên lý hoạt động của cấu tạo trạm cân điện tử xe tải

Khi xe lên bề mặt trạm cân điện tử, lực được truyền xuống hệ thống cảm biến lực (load cell) dưới sàn cân sẽ chuyển đổi lực này thành tín hiệu điện tử tương ứng và truyền đến bộ cộng tín hiệu thu nhận, xử lý, tính toán tổng lực và chuyển kết quả đến bộ điều khiển - đầu cân qua cáp dây. Đầu cân hiển thị trọng lượng trên màn hình điều khiển và màn hình ngoài. Nếu kết nối với máy tính, dữ liệu sẽ được chuyển xuống hệ thống phần mềm quản lý, lưu trữ, phân tích, thống kê và tạo báo cáo theo yêu cầu sau này. Quá trình hoạt động trực tiếp, tự động và đảm bảo tính chính xác, tin cậy cho hoạt động cân tải trọng phương tiện.

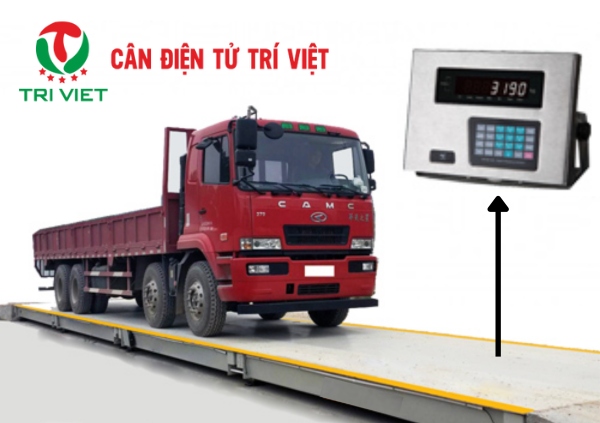

Nguyên lý hoạt động của cấu tạo trạm cân điện tử

Trên đây là những thông tin cơ bản về nguyên lý hoạt động và cấu tạo trạm cân điện tử xe tải. Nếu bạn có nhu cầu lắp đặt trạm cân xe tải điện tử, liên hệ với công ty TNHH Cân Điện Tử Trí Việt qua số hotline 0767333444 - 0938273719. Chúng tôi sẽ tư vấn và hỗ trợ bạn trong quá trình lựa chọn và triển khai trạm cân xe tải điện tử phù hợp với nhu cầu của bạn.
